Hıgh-Tech Endüstriyel Yön Kontrol Valfleri

Hıgh-Tech Endüstriyel Yön Kontrol Valfleri

Cetop standartlarında (NG6 NG10 NG16 NG22 NG25) tipleri mevcuttur.
Yön kontrol merkez çeşitlilikleri mevcuttur.

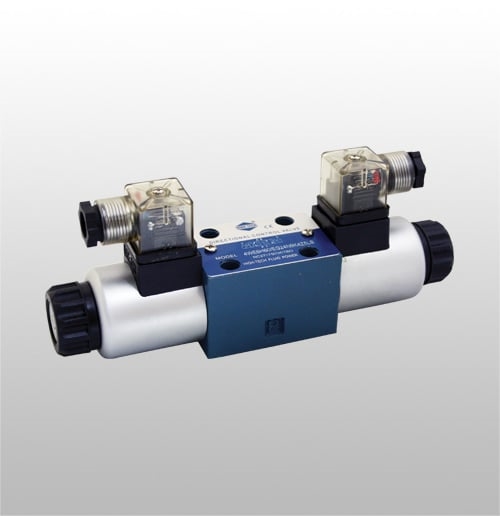

NG 6 BOBİNLİ YÖN KONTROL VALFLERİ
Tipi Konum Voltaj Max. Basınç Max. Debi
4WE (CETOP 3) Spool Tipi DC - AC bar lt/dak.
4WE6D60/EG12N9K4Z5LS NG-6 4/2 TB (Kapalı Geçiş) 12 350 80
4WE6D60/EG24N9K4Z5LS NG-6 4/2 TB (Kapalı Geçiş) 24 350 80
4WE6D60/EW220N9K4Z5LS NG-6 4/2 TB (Kapalı Geçiş) 110-220 350 80
4WE6C60/EG12N9K4Z5LS NG-6 4/2 TB (Açık Geçiş) 220 350 80
4WE6C60/EG24N9K4Z5LS NG-6 4/2 TB (Açık Geçiş) 24 350 80
4WE6C65/EW220N9K4Z5LS NG-6 4/2 TB (Açık Geçiş) 110-220 350 80
4WE6E60/EG12N9K4Z5LS NG-6 4/3 KM 12 350 80
4WE6E60/EG24N9K4Z5LS NG-6 4/3 KM 24 350 80
4WE6E60/EW220N9K4Z5LS NG-6 4/3 KM 110-220 350 80
4WE6H60/EG12N9K4Z5LS NG-6 4/3 HM 12 350 80
4WE6H60/EG24N9K4Z5LS NG-6 4/3 HM 24 350 80
4WE6H60/EW220N9K4Z5LS NG-6 4/3 HM 110-220 350 80
4WE6J60/EG12N9K4Z5LS NG-6 4/3 ABT 12 350 80
4WE6J60/EG24N9K4Z5LS NG-6 4/3 ABT 24 350 80
4WE6J60/EW220N9K4Z5LS NG-6 4/3 ABT 110-220 350 80
4WE6G60/EG12N9K4Z5LS NG-6 4/3 AM 12 350 80
4WE6G60/EG24N9K4Z5LS NG-6 4/3 AM 24 350 80
4WE6G60/EW220N9K4Z5LS NG-6 4/3 AM 110-220 350 80
4WE6D60/OFEG12N9K4Z5LS NG-6 4/2  ÇB DETANTLI 12 350 80
4WE6D60/OFEG24N9K4Z5LS NG-6 4/2  ÇB DETANTLI 24 350 80





NG 10 BOBİNLİ YÖN KONTROL VALFLERİ
Tipi Konum Voltaj Max. Basınç Max. Debi
4WE (CETOP 5) Spool Tipi DC - AC bar lt/dak.
4WE10D30/CG12N9K4Z5LS NG-10 4/2 TB (Kapalı Geçiş) 12 315 120
4WE10D30/CG24N9K4Z5LS NG-10 4/2 TB (Kapalı Geçiş) 24 315 120
4WE10D35/CW220N9K4Z5LS NG-10 4/2 TB (Kapalı Geçiş) 220 315 120
4WE10C30/CG12N9K4Z5LS NG-10 4/2 TB (Açık Geçiş) 12 315 120
4WE10C30/CG24N9K4Z5LS NG-10 4/2 TB (Açık Geçiş) 24 315 120
4WE10C35/CW220N9K4Z5LS NG-10 4/2 TB (Açık Geçiş) 220 315 120
4WE10E30/CG12N9K4Z5LS NG-10 4/3 KM 12 315 120
4WE10E30/CG24N9K4Z5LS NG-10 4/3 KM 24 315 120
4WE10E35/CW220N9K4Z5LS NG-10 4/3 KM 220 315 120
4WE10H30/CG12N9K4Z5LS NG-10 4/3 HM 12 315 120
4WE10H30/CG24N9K4Z5LS NG-10 4/3 HM 24 315 120
4WE10H35/CW220N9K4Z5LS NG-10 4/3 HM 220 315 120
4WE10J30/CG12N9K4Z5LS NG-10 4/3 ABT 12 315 120
4WE10J30/CG24N9K4Z5LS NG-10 4/3 ABT 24 315 120
4WE10J35/CW220N9K4Z5LS NG-10 4/3 ABT 220 315 120
4WE10G30/CG12N9K4Z5LS NG-10 4/3 AM 12 315 120
4WE10G30/CG24N9K4Z5LS NG-10 4/3 AM 24 315 120
4WE10G30/CW220N9K4Z5LS NG-10 4/3 AM 220 315 120
4WE10D30/OFCG12N9K4Z5LS NG-10 4/2  ÇB DETANTLI 12 315 120
4WE10D30/OFCG24N9K4Z5LS NG-10 4/2  ÇB DETANTLI 24 315 120

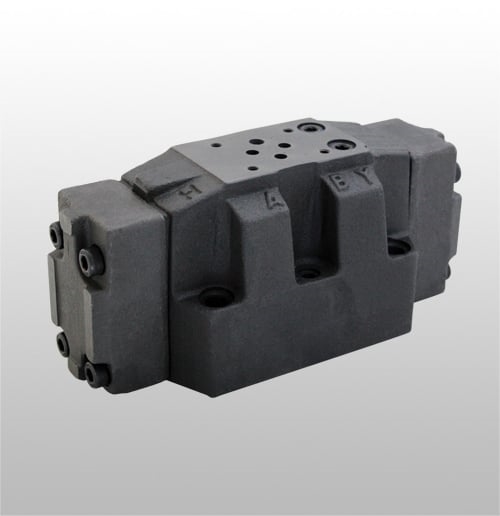

NG 16 YÖN KONTROL VALFLERİ (GÖVDE)
Tipi Konum Max.Basınç Max. Debi
4WEH (CETOP 7) Spool Tipi bar lt/dak.
4WEH16D70/ETS TB GÖVDE 280 150-300
4WEH16E70/ETS KM GÖVDE 280 150-300
4WEH16J70/ETS ABT GÖVDE  280 150-300
4WEH16H70/ETS HM GÖVDE  280 150-300
4WEH16G70/S AM GÖVDE  280 150-235
4WEH16G70/ETS AM GÖVDE (ÇEKLİ) 280 150-235

 *Pilot valfleri hariçtir.

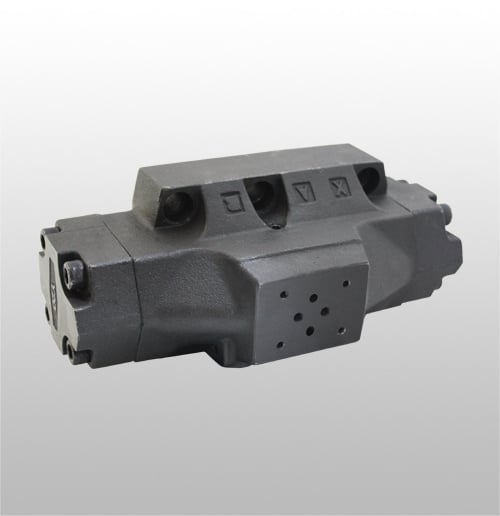

NG 22 YÖN KONTROL VALFLERİ (GÖVDE)
Tipi Konum Max.Basınç Max. Debi
4WEH (CETOP 8) Spool Tipi bar lt/dak.
4WEH22D70/ETS-V TB GÖVDE 280 300-450
4WEH22E70/ET-V KM GÖVDE 280 300-450
4WEH22J70/ETS-V ABT GÖVDE  280 300-450
4WEH22H70/ET-V HM GÖVDE 280 300-450
4WEH22G70/ET-V AM GÖVDE  280 300-450

  *Pilot valfleri hariçtir.



NG 25 YÖN KONTROL VALFLERİ (GÖVDE)
Tipi Konum Max.Basınç Max. Debi
4WEH (CETOP 8) Spool Tipi bar lt/dak.
4WEH25D60/ETS-V TB GÖVDE 280 450-600
4WEH25E60/ET-S KM GÖVDE 280 450-600
4WEH25H60/ET-V HM GÖVDE 280 450-600
4WEH25G60-S AM GÖVDE  280 450-600
4WEH25J60/ETS ABT GÖVDE 280 450-600

  *Pilot valfleri hariçtir.



VALF YEDEK  BOBİNLERİ
Tipi NG6/ NG10      VOLTAJ
NG 6 12V DC, 24V DC, 220V AC
NG 10 12V DC, 24V DC, 220V AC





EMNİYET VALFLERİ

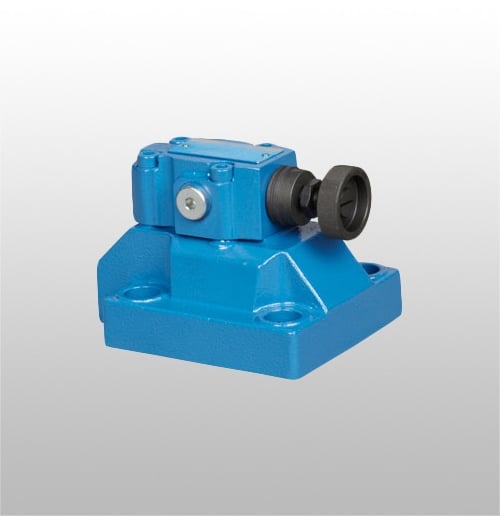

NG16 / NG25 / NG32  PİLOT KUMANDALI EMNİYET VALFLERİ
Tipi  Kumanda Max. Basınç Max. Debi Bağlantı
DB (CETOP 7-8-10) Tipi bar lt/dak. Norm
DB10B1-50/315S Manuel 350 250 NG 16
DB20B1-50/315S Manuel 350 500 NG 25
DB30B1-50/315S Manuel 320 650 NG 32

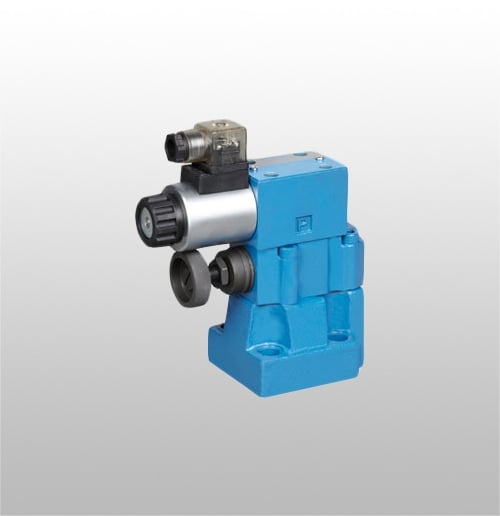

NG16 / NG25 / NG32  ELEKTRİKLİ TİP PİLOT KUMANDALI EMNİYET VALFLERİ
Tipi Voltaj Max. Basınç Max. Debi Bağlantı
DBW (CETOP 7-8-10) Volt bar lt/dak. Norm
DBW10B1-50/315G24N9K4Z5LS 24 VDC 320 250 NG 16
DBW10B1-51/315W220N9K4Z5LS 220 VAC 320 250 NG 16
DBW20B1-50/315G24N9K4Z5LS 24 VDC 320 500 NG 25
DBW20B1-50/315W220N9K4Z5LS 220 VAC 320 500 NG 25
DBW30B1-50/315G24N9K4Z5LS 24 VDC 320 650 NG 32
DBW30B1-51/315W220N9K4Z5LS 220 VAC 320 650 NG 32

*Fiyatlara pilot valfi dahildir
